Tæknilegar upplýsingar:
PLC splitter er ljósdreifingartæki byggt á samþættri bylgjuleiðara kvarsplötu. Með eiginleikum smæðar, breitt svið rekstrarbylgjulengdar, stöðugrar áreiðanleika og góðrar einsleitni, er það mikið notað í PON, ODN, FTTX punkti til að tengja á milli lúkningarbúnaðar og aðalskrifstofu til að ná merkjaskiptanum. FOCC's bertrefja PLC klofningsfjölskyldan hefur 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, 2×2, 2×4, 2×8, 2×16, 2×32 ,2 x 64 PLC splitter, með forskriftir sem eru sérsniðnar fyrir mismunandi forrit og markaði. Breið bandbreidd, lítil stærð. Allar vörur uppfylla, ROHS, GR-1209-CORE-2001 og GR-1221-CORE-1999.
Kostur:
● Áreiðanleg frammistaða;
● Lítið tap;
● Lágt skautun næmi;
● Framúrskarandi vélræn vernd;
● Framúrskarandi einsleitni;
● Húsastærðir eru mismunandi eftir skiptingarhlutfalli sem veitir bestu nýtingu rýmis.
Umsókn:
● Aðalskrifstofa/höfuðenda;
● Netvöktun og prófun;
● Passive Optical Networks;
● CATV, LAN, WAN;
● Prófunartæki.
Tæknilýsing:
Tafla 1– 1×N PLC skerandi
|
Færibreytur |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
1×128 |
|
|
Rekstrarbylgjulengd (nm) |
1260-1650 |
|||||||
|
Tegund trefja |
SMF-28e G.657A1 eða tilgreindur viðskiptavinar |
|||||||
|
Innsetningartap (dB)(P/S einkunn) |
3.8/4.0 |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
16.5/16.9 |
20.5/21.0 |
23.8/24.2 |
|
|
Tapsjafnvægi (dB) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2.0 |
2.5 |
|
|
Skautunarháð tap (dB) |
0.2 |
0.2 |
0.2 |
0.25 |
0.3 |
0.35 |
0.4 |
|
|
Ávöxtunartap (dB) (P/S einkunn) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
|
Stýrileiki (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
|
Bylgjulengdarháð tap (dB) |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
|
Stöðugleiki hitastigs |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
|
Rekstrarhiti (gráða) |
-40-85 |
|||||||
|
Geymsluhitastig (gráður) |
-40-85 |
|||||||
|
Stærð tækis (mm) |
40×4×4 |
40×4×4 |
40×4×4 |
50×4×4 |
50×7×4 |
60×12×4 |
N/A |
|
|
Mál eininga (mm) |
100×80×10 |
100×80×10 |
100×80×10 |
120×80×18 |
140×115×18 |
140×115×18 |
140×115×18 |
|
|
Stærð smáeininga (mm) |
50×7×4 |
50×7×4 |
50×7×4 |
60×12×4 |
80×20×6 |
100×40×6 |
N/A |
|
Tafla 2 – 2×N PLC skerandi
|
Færibreytur |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
2×128 |
|
Rekstrarbylgjulengd (nm) |
1260-1650 |
||||||
|
Tegund trefja |
SMF-28e G.657A1 eða tilgreindur viðskiptavinar |
||||||
|
Innsetningartap (dB)(P/S einkunn) |
4.0 |
7.6 |
11.0 |
14.4 |
17.5 |
21.0 |
24.5 |
|
Tapsjafnvægi (dB) |
0.6 |
1.0 |
1.2 |
1.5 |
1.8 |
2.2 |
2.5 |
|
Skautunarháð tap (dB) |
0.2 |
0.2 |
0.3 |
0.3 |
0.35 |
0.4 |
0.4 |
|
Ávöxtunartap (dB) (P/S einkunn) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
Stýrileiki (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
Bylgjulengdarháð tap (dB) |
0.3 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Hitastöðugleiki (-40-85 gráður)(dB) |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Rekstrarhiti (gráða) |
-40-85 |
||||||
|
Geymsluhitastig (gráður) |
-40-85 |
||||||
|
Stærð tækis (mm) |
40×4×4 |
50×4×4 |
50×4×4 |
50×7×4 |
60×7×4 |
N/A |
N/A |
|
Mál eininga (mm) |
100×80×10 |
100×80×10 |
100×80×10 |
120×80×18 |
140×115×18 |
140×115×18 |
140×115×18 |
|
Stærð smáeininga (mm) |
60×7×4 |
60×7×4 |
60×7×4 |
60×12×4 |
80×20×6 |
N/A |
N/A |
Alþjóðleg opinber vottun
Samræmi við alþjóðlega ISO9001, CE, FCC, RoHS staðla. FOCC ströng framkvæmd staðlaðrar stjórnun og eftirlit með hönnun, þróun, framleiðslu, uppsetningu og þjónustu.
Upplýsingar um kosti:
(1) Hár umhverfisstöðugleiki
● Lítið innsetningartap, lágt skautunarháð tap, lágt bakspeglun og góð einsleitni;
(2) Flís af frábærum gæðum
● Ljóstap er ekki viðkvæmt fyrir bylgjulengd, og það getur mætt flutningsþörfum mismunandi bylgjulengda;
(3) Samningur uppbygging
● Lítil stærð, það er hægt að setja það beint upp í margs konar flutningsbox og taka bara lítið pláss;
(4) Stórkostlegar umbúðir
● Hönnunin og umbúðirnar eru stórkostlegar til að tryggja vöruna í góðu ástandi.

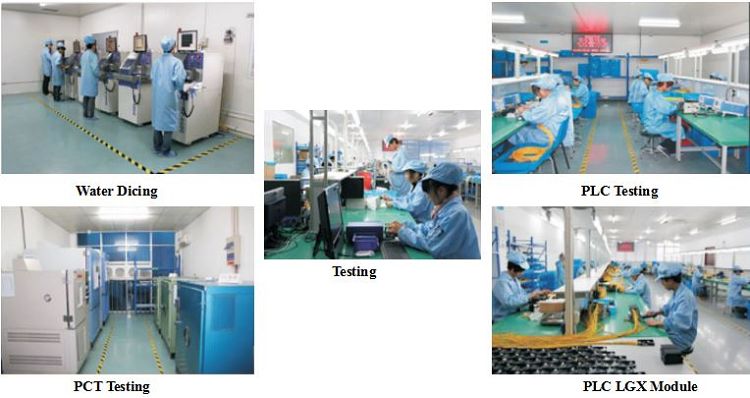

Yfirlit yfir verkstæði:
Meðal heildarflatarmáls verkstæðis sem er meira en 12,000 fermetrar, tekur ryklaust verkstæði 500 fermetra á meðan rykþétt herbergi tekur 6.500 fermetra.

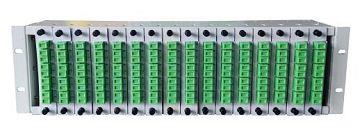

Fleiri LGX PLC fjölskylduvörur:
Pöntunarupplýsingar:
PLC skerandi
|
FPS |
Port stillingar |
Tegund trefja inntak |
Inntak trefjalengd |
Úttaks trefjartegund |
Framleiðsla trefjalengd |
Inntakstengi |
Úttakstengi |
|
F=FOCC |
102=1x2 |
B=250um Bare Trefjar |
10=1.0m |
B=250um Bare Trefjar |
10=1.0m |
0=Enginn |
0=Enginn |
|
P=PLC |
104=1x4 |
L=900um laus rör |
15=5.0m |
R=Trefjarborð |
15=5.0m |
1=FC/UPC |
1=FC/UPC |
|
S=Skljúfari |
108=1x8 |
T=900um þétt biðminni |
{{0}},0 mm |
F=Fanout Box með 900um lausu röri |
{{0}},0 mm |
2=LC/APC |
2=LC/APC |
|
|
116=1x16 |
|
|
|
|
3=SC/APC |
3=SC/APC |
|
........ |
4=SC/PC |
4=SC/PC |
|||||
|
202=2x2 |
........ |
........ |
|||||
|
216=2x16 |
|||||||
|
264=2x64 |
|||||||
|
........ |
PLC splitterareining
|
FPM |
Port stillingar |
Tegund einingar |
Gerð kapals |
Lengd trefja |
Inntakstengi |
Framleiðsla |
|
F=FOCC |
102=1x2 |
B=250um Bare Trefjar |
09=0,9 mm |
10=1.0m |
0=Enginn |
0=Enginn |
|
P=PLC |
104=1x4 |
L=900um laus rör |
{{0}},0 mm |
15=5.0m |
1=FC/UPC |
1=FC/UPC |
|
M=Eining |
108=1x8 |
T=900um þétt biðminni |
{{0}},0 mm |
{{0}},0 mm |
2=LC/APC |
2=LC/APC |
|
|
116=1x16 |
|
|
|
........ |
3=SC/APC |
|
........ |
4=SC/PC |
|||||
|
202=2x2 |
........ |
|||||
|
216=2x16 |
||||||
|
264=2x64 |
||||||
|
........ |
PLC skerandi kassi
|
FPB |
Port stillingar |
Tegund kassa |
Inntakstengi |
Úttakstengi |
|
F=FOCC |
102=1x2 |
B=250um Bare Trefjar |
0=Enginn |
0=Enginn |
|
P=PLC |
104=1x4 |
L=900um laus rör |
1=FC/UPC |
1=FC/UPC |
|
B=Kassi |
108=1x8 |
T=900um þétt biðminni |
2=LC/APC |
2=LC/APC |
|
|
116=1x16 |
|
........ |
3=SC/APC |
|
........ |
4=SC/PC |
|||
|
202=2x2 |
........ |
|||
|
216=2x16 |
||||
|
264=2x64 |
||||
|
........ |
