Cat5 vs Cat5e vs Cat6: Ultimate Ethernet Cable Val Guide

Af hverju flestir kapalsamanburður missir marks



Það sem innkaupastjórar þurfa í raun og veru að vita er hvort 18.000 dala iðgjaldið fyrir Cat6A í dag muni spara 90.000 dala endur-kaðalkostnað eftir fimm ár. Og hvort „Cat6“ kapallinn frá Birgi B sem kostar 40% minna en Belden standist í raun vottunarpróf.

Stutta svarið

Restin af þessari handbók útskýrir hvenær þessar reglur eiga ekki við og hvað á að fylgjast með þegar þær gera það.

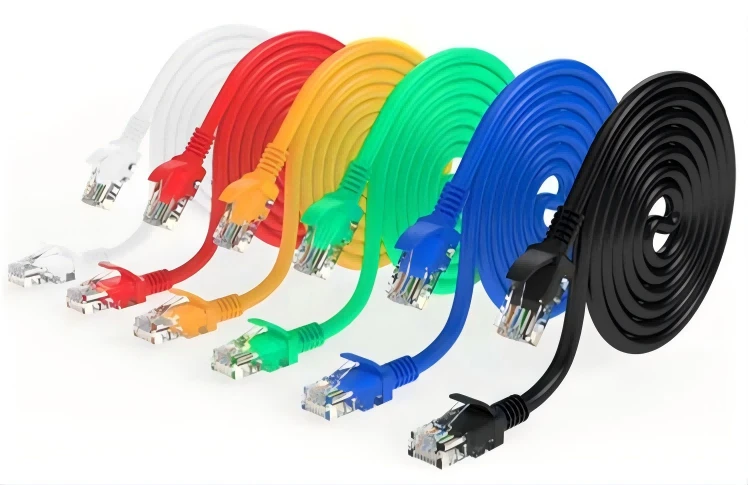

Hvað 55 metra mörkin þýðir í raun

Cat6 styður 10 Gigabit Ethernet. Hvert sérstakt blað segir það. Það sem forskriftarblöðin leggja ekki áherslu á: að 10G stuðningur nái hámarki í 55 metra, ekki venjuleg 100 metra rásarlengd.

Hvaðan koma 55 metrar? Það er fjarlægðin þar sem víxlmæling geimvera (truflun milli aðliggjandi snúra) dregur úr merkinu umfram viðunandi bitavilluhlutfall. Cat6 skortir AXT forskriftir algjörlega. Cat6A inniheldur þá, þess vegna heldur Cat6A 10G getu í fullri 100 metra fjarlægð.

Þrennt sem ég vildi að einhver hefði sagt mér fyrir fyrstu stóru uppsetninguna mína:

55m talan gerir ráð fyrir kjöraðstæðum.Einn kapall, rétt lúkning, 20 gráðu umhverfis, engin marktæk EMI. Í búntum kapalbakka með 30+ snúrum sem liggja samhliða lækkar þessi tala. Einn netverkfræðingur á Level1Techs greindi frá hléum 10G bilun í 40 metra fjarlægð í þéttri uppsetningu nálægt flúrljósarbúnaði.

Hitastig gerir það verra.PoE-virkar snúrur mynda hita. Hver 10 gráðu hækkun eykur dempun um u.þ.b. 4%. Búnt af PoE++ snúrum sem knýja Wi-Fi 6 aðgangsstaði getur auðveldlega farið í 60-70 gráður í loftrými. Við þessi hitastig minnkar 55 metra framlegðin enn frekar.

Uppsagnargæði eru ekki-viðræðuhæf.Cat6A sérstakur leyfir að hámarki 0,25 tommur af pari snúið við lokun. Cat5e leyfir 0,5 tommur. Uppsetningarmenn sem eru þjálfaðir á Cat5e fara reglulega yfir Cat6A vikmörk án þess að gera sér grein fyrir því. Sérhver auka tommur af ósnúningi kostar 2-3 dB af NEXT afköstum.

Hagnýt atriði: ef einhver hlaup gæti farið yfir 45 metra og þú hefur möguleika á 10G kröfum, útilokar Cat6A getgáturnar.

Koparvandamálið sem enginn talar um

Um það bil 15-20% af snúrum sem seldar eru sem „Cat6“ mistakast óháð Cat6 vottunarpróf. Helstu sökudólgarnir: ósamræmi snúningshraði og ófullnægjandi leiðaraefni.

Twist Rate Variation

Snúnir kaplar hafna truflunum með einföldum búnaði: hver snúningur snýr við pólun leiðara og dregur úr hávaða af völdum. Hærri snúningshraði (meiri snúningar á tommu) veita betri hávaðahöfnun á hærri tíðni.

Snúningshlutfall skiptir meira máli en flestir gera sér grein fyrir:

• Cat5e: venjulega 16-20 TPI (snúningur á tommu)
• Cat6: hoppar í 20-28 TPI en hér er málið, ódýr Cat6 nær oft varla 21-22
• Cat6A: 28-32 TPI, og úrvals vörumerkin ná í raun hámarki

Vandamálið er ekki forskriftin, það er að enginn athugar fyrr en þú ert að falla í vottunarprófum.

Hér eru smáatriðin sem aðgreina gæða snúrur frá ódýrum: fjögur pör inni í snúru verða að notaöðruvísisnúningshraði, á móti um það bil 0,5 tommu. Ef öll fjögur pörin hafa eins snúningshraða trufla þau hvert annað á sömu tíðnum. Helstu framleiðendur (Belden, CommScope, Panduit) stjórna þessu umburðarlyndi nákvæmlega. Framleiðendur fjárhagsáætlunar gera það oft ekki.

Þú getur ekki staðfest snúningshraða án þess að klippa snúruna opna. Það sem þú getur staðfest: krefjast ETL eða UL skráningarnúmersins (ekki samræmisyfirlýsing, raunverulegt skráningarnúmer) og athugaðu það með vottunargagnagrunninum.

Kopar-klætt ál

CCA leiðarar hafa þunnt koparhúð yfir álkjarna. Þeir líta út eins og kopar, líða eins og kopar og kosta 30-40% minna en kopar.

Þeir eru líka ekki-samræmdir við TIA/EIA staðla, sýna 47% hærri DC mótstöðu en solid kopar og skapa alvarleg vandamál í PoE uppsetningum. Hærri viðnám þýðir meiri hitamyndun. Í háum-þéttleika PoE++ dreifingum geta CCA snúrur náð hitastigi sem rýrir einangrun og skapar eldhættu.

UL vottar ekki CCA fyrir samskiptakapal. Ef snúran þín er með UL skráningu ætti hún að vera solid kopar. Ef það er ekki með UL skráningu, er koparinnihaldið einhvers ágiskun.

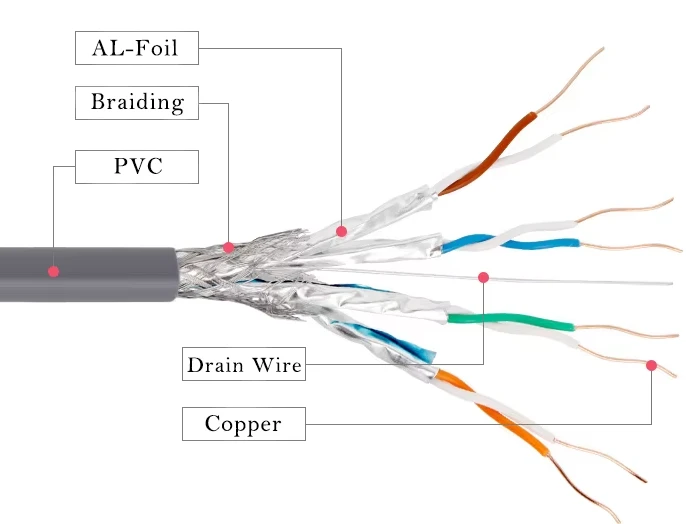

Verndun: Þegar það hjálpar og þegar það er sárt

Eðlishvötin er að gera ráð fyrir að varið sé alltaf betra. Það er það ekki.

Kröfur um varið kapal:

Flestar forskriftir munu ekki nefna: hlífðar snúrur verða að vera jarðtengdar til að virka. Ójarðaður skjöldur virkar sem loftnet og eykur í raun truflunarupptöku samanborið við UTP.

Frá Level1Techs umræðu um Cat6A uppsetningu: "STP er höfuðverkur. Aðallega þarftu að keyra jörð á plásturspjöldin þín og lykilsteinar eru dýrir ef þú ert að nota einhverja."

Þegar vörn er skynsamleg:

• Iðnaðarumhverfi með VFD, mótorum, suðubúnaði
• Læknisaðstaða nálægt segulómun eða öðrum-hávettvangsbúnaði
• Gagnaver með mjög þéttri snúruleið
• Sérhver staðsetning þar sem þú hefur mælt raunveruleg EMI vandamál

Þegar UTP er betri kosturinn:

• Hefðbundið skrifstofuumhverfi
• Aðstaða án sérstakra innviða á jörðu niðri
• Stöðvar þar sem viðhaldsstarfsfólk skortir þjálfun í hlífðum kapal
• Verkefni með takmarkaðan fjárhag- þar sem ekki er hægt að framkvæma rétta vernd

Vel-uppsett Cat6A UTP kerfi stendur sig betur en illa-jartað Cat6A STP kerfi. Ef þú ert ekki viss um að aðstaða þín geti stutt hlífðar kapal á réttan hátt skaltu ekki tilgreina það.

Raunkostnaðarútreikningur

Efniskostnaður er talan sem allir leggja áherslu á. Það er líka minnsti hluti heildarverkefniskostnaðar.

Sundurliðun á-fallakostnaði

Fyrir dæmigerða atvinnuuppsetningu:

Kapallinn sjálfur stendur fyrir kannski $15 af þeirri heildarfjölda, miðað við 50 feta meðalhlaup á $0,25-0,30/fet fyrir Cat6.

Uppfærsla í Cat6A bætir við u.þ.b. $8-12 fyrir hvert fall í efni. Fyrir 100 dropa verkefni er það $800-1.200 aukaútgjöld. Vinna helst í meginatriðum stöðug vegna þess að þú ert að draga snúruna á hvorn veginn sem er.

TCO líkan: 100 dropa verkefni yfir 15 ár

*Uppfærsla atburðarás gerir ráð fyrir að 10G krafa komi fram, 70% dropa þarf að skipta út, felur í sér fjarlægingu á kapal og ný uppsetningu.

Cat6A iðgjaldið upp á $1.900 forðast hugsanlega $35.000 í framtíðarkostnaði. Það er 18:1 skiptimynt.

Þessi útreikningur hefur augljósa óvissu. Kannski verður 10G aldrei nauðsynlegt fyrir aðstöðu þína. Kannski færist tæknin yfir í þráðlaust eða ljósleiðara áður en koparuppfærsla skiptir máli. En ósamhverfan er áberandi: versta tilfellið með Cat6A er að þú eyddir auka $1.900 að óþörfu. Versta tilvikið með Cat6 er miðlungs-fimm-talna úrbótaverkefni.

arðsemi af uppfærðum kapalbúnaði

Fyrir aðstöðu með fyrirliggjandi vandaðar kaðall lítur framleiðnistærðfræðin svona út:

150 manna fyrirtæki þar sem netvandamál valda 4 mínútna tapi framleiðni á mann á dag:

Á móti $75.000 uppfærslu á kaðall er það 60%+ fyrsta-arðsemi með endurgreiðslu undir 8 mánuðum.

5.600 $/mínútu nettímanet sem oft er vitnað í hefur vafasöm uppruna, en stefnumarkmiðið heldur: kaðall táknar um það bil 5% af fjárfestingu upplýsingatækniinnviða á meðan hún er flækt í áætlað 70% netvandamála samkvæmt BICSI gögnum.

PoE sjónarmið hafa breyst

Upprunalega PoE (802.3af) afhent 15W. Núverandi PoE++ Tegund 4 (802.3bt) skilar 90W. Það er 6x aukning á afli sem gengur í gegnum sömu kapalpörin.

Aflgjafi á þessum stigum skapar hita í gegnum I²R tap. Þykkari leiðarar (23 AWG í Cat6/Cat6A á móti 24 AWG í Cat5e) draga úr viðnáminu um u.þ.b. 20%, sem dregur hlutfallslega úr hitamyndun.

Þar sem þetta skiptir mestu máli: samsettar snúrur í loftklemmum sem knýja mörg há-tæki. Wi-Fi 6E aðgangsstaðir sem teikna 40-50W hver, flokkaðir í samansettum loftstöðum, geta ýtt hitastigi kapalbúnta upp í vandræðalegt stig. Cat5e búnt í þessari atburðarás hefur verið skjalfest niður í 100Mbps hraða vegna hitauppstreymis af völdum deyfingaraukningar.

Ef dreifing þín inniheldur umtalsvert PoE++ álag er Cat6 lágmarksupplýsingar. Cat6A veitir viðbótar hitauppstreymi.

Iðnaðar-Sértækar leiðbeiningar

Standard Office

Cat6 UTP sinnir núverandi kröfum á fullnægjandi hátt. Flestar skrifstofur eru undir 45 metrum. Framtíðar-sönnunarrök fyrir Cat6A eru gild en ekki brýn.

Heilsugæsla

Læknisfræðileg myndgreining (PACS, geislafræði) nýtur góðs af 10G getu. MRI nálægð krefst variðs kapals með réttri jarðtengingu. LSZH jakka krafist á umönnunarsvæðum sjúklinga í flestum lögsagnarumdæmum. Uppfærsla sjóhersjúkrahússskipa sem vísað er til í viðskiptapressunni tilgreind Cat6 með 25 einangruðum netsvæðum, tvöföldum innviðum fyrir flokkaðan/óflokkaðan aðskilnað.

Menntun K-12

Langur líftími byggingar er ívilnandi fyrir Cat6A. Nútímavæðing Rockford Public Schools (Illinois) hverfis: Cat6A lárétt kaðall með OM4 trefjagrunni, hönnuð fyrir 20+ ára endingartíma sem styður Wi-Fi 6 og framtíðarstaðla.

Framleiðsla

EMI frá mótorum, VFD og suðubúnaði krefst variðs kapals. M12 iðnaðartengi mælt með fyrir búnaðartengingar. Í skjölum BMW Spartanburg verkefnisins er krafist 30% minnkunar á leynd eftir uppfærslu á vélfærasuðugagnatengingum við Cat6A varið.

Gagnaver

Cat6A fyrir ToR tengingar, trefjar fyrir allt annað. 10G koparþakið þýðir að Cat6A er í raun endapunktur fyrir kopar í DC forritum.

Mat birgja

Vörumerki skiptir máli, en ekki af þeim ástæðum sem markaðssetning gefur til kynna.

Það sem úrvals vörumerki veita í raun

25 ára ábyrgðin hljómar áhrifamikil þar til þú lest skilmálana. Flestir þurfa löggiltan uppsetningaraðila, fullkomið kerfi frá einum söluaðila, viðeigandi skjöl um hverja uppsögn. Raunverulegt árangurshlutfall ábyrgðarkrafna er mjög mismunandi.

Staðfestingarvandamálið

Óháð prófun á kínverskri-framleiddri „Cat6“ snúru á móti Belden 2413 við 250MHz:

Á Gigabit hraða (100MHz), virka báðir nægilega vel. Við 10G hraða (250MHz+) bilar ódýra kapalinn beinlínis.

Ef forritið þitt helst í 1Gbps endalaust gæti verðmunurinn ekki skipt máli. Ef þú þarft Cat6 til að framkvæma í raun og veru samkvæmt Cat6 sérstakri, þá skiptir sannprófun máli.

Gátlisti fyrir innkaup:

• ETL eða UL skráningarnúmer (staðfestu gegn gagnagrunni)
• Prófunarskýrsla þriðju-aðila fyrir forskriftir sem krafist er
• Hóp-efnisvottun fyrir koparefni
• Skýr ábyrgðarskilmálar þar á meðal kröfuferli

Uppsetningargæði

Besti kapallinn sem er rangt settur upp virkar verr en fjárhagslegur kapall sem er rétt uppsettur.

Algengar bilunarpunktar

Óhófleg afsnúningur við uppsögn
Cat6A leyfir 0,25" að hámarki. Uppsetningaraðili sem er ánægður með 0,5" umburðarlyndi Cat5e mun búa til Cat6A lúkningar sem líta rétt út en mistakast há-tíðniprófun.

Samhliða rafmagnssnúra liggur
Gagnasnúrur sem liggja samhliða rafmagnssnúrum tengjast truflunum. Kross hornrétt þar sem hægt er. Haltu 12" lágmarksskilum fyrir samhliða keyrslur. Vertu fjarri flúrljómandi straumfestum, VFD og mótorstýringum.

Óviðeigandi beygjuradíus
Cat6A lágmarksbeygjuradíus er 4x þvermál snúru. Þröngar beygjur í tengikassa og kapalbakka draga úr afköstum.

Hlífðar kapall án jarðtengingar
Ójarðaðir skjöldur safna truflunum frekar en að hafna þeim. Ef þú getur ekki sannreynt samfellda jarðveg frá plástursborði í gegnum hvert tengi skaltu ekki nota hlífðarsnúru.

Prófanir á vottunargöllum
Sérhver kapalrás þarf vottunarprófun með skjalfestum niðurstöðum. Fluke DSX röð er iðnaðarstaðall. Án vottunargagna verða ábyrgðarkröfur erfiðar.

10 ára áætlanagerð

Frá Level1Techs umræðu: "Sennilega mun ekki sjá neitt hraðar en 10Gbps yfir cat6a kopar að minnsta kosti fyrr en 2030."

Cat6A táknar hagnýtt þak fyrir kopargagnaflutning. Meiri hraði mun fara yfir í trefjar. Framtíðarhlutverk kopars snýst í auknum mæli um aflgjafa (PoE) frekar en hráa bandbreidd.

Ákvörðunarrammi

Sko, Cat6A ákvörðunin kemur venjulega niður á þremur hlutum: Eru veggirnir þegar opnir? Mun einhver hlaup ýta framhjá 40-45 metrum? Og í hreinskilni sagt, geturðu staðist hugmyndina um að kaðla aftur eftir 5 ár þegar einhver VP krefst 10G á hvert skrifborð?

Fyrir Cat6, ég tilgreini það bara núna þegar einhver er alveg viss um að hann fari aldrei framhjá gígabitum OG hlaupin eru stutt. Sú vissa er venjulega oftrú, en það eru peningarnir þeirra.

Cat5e? Aðeins ef þú ert að passa núverandi innviði. Ekki byrja nýtt með Cat5e árið 2026 nema það sé raunverulega tímabundið eins og smíðakerru.

Veldu varið þegar:

• Skjalfest EMI vandamál eru til
• Iðnaðar- eða læknisfræðilegt umhverfi með þekktum truflunum
• Viðeigandi jarðtengingarinnviðir eru til staðar
• Viðhaldsteymi getur stutt kröfur um varið kapal

*Tækniforskriftir vísað til frá TIA-568.2-D. Leiðbeiningar um uppsetningu byggðar á ráðleggingum BICSI TDMM. Tilvitnanir á vettvang frá samfélagsumræðum Level1Techs. Fyrir verkefnissértæka ráðgjöf, hafðu samband við tæknisölu FOCC.*
