Bein-Gegnum vs Crossover snúru: Hvaða á að nota?

Notaðu abeint-í gegnum Ethernet snúrufyrir næstum allar nútímatengingar, og ná til acrossover Ethernet snúruaðeins þegar þú ert að tengja beint tvö svipuð tæki sem styðja ekki sjálfvirkt MDI-X. Fyrir venjulegt skrifstofu- eða heimanet í dag þýðir það beinar-plásturssnúrur fyrir næstum alla rofa, beinar, pjatlaspjald, aðgangsstað, IP myndavél og vinnustöðvartengil. Crossover snúran er undantekningin, ekki sjálfgefið.

Ástæðan fyrir því að þessi spurning skiptir enn máli er ekki kapalflokkurinn, eins og Cat5e eða Cat6. Það er raflögn á tveimur RJ45 endum. Að skilja þann mun sparar rauntíma þegar þú ert að bilanaleita gamlan rofa án tengiljóss, slíta eigin snúru eða ákveða hvað á að kaupa fyrir nýja uppsetningu.

Beint-Í gegnum eða yfir?

Notaðu abeint-í gegnum snúruþegar þú tengir tvoöðruvísitegundir tækja:

• Tölva til að skipta
• Tölvu eða beini LAN tengi til að skipta
• Plásturspjald til að skipta, eða plástraspjald í innstungu
• IP myndavél eða aðgangsstaður að PoE rofa
• Prentari til að skipta

Notaðu akross snúruaðeins þegar þú tengir tvo beintsvipaðtæki, sérstaklega eldri, án rofa á milli:

• Tölva við tölvu
• Skipta yfir í rofa (eldri gerðir)
• Bein til beins, eða hub í hub
• Öll eldri 10/100 tæki með Auto MDI-X óvirkt eða óstudd

Ef bæði tækin eru þokkalega nútímaleg og styðja sjálfvirkt MDI-X, virkar önnur hvor kapalinn, vegna þess að tengið lagar raflögnina innbyrðis. Svo ef þú ert í vafa skaltu kaupa beint-í gegnum. Það er öruggari, ódýrari og mun algengari kosturinn. Ef þú vilt fá heildarskilgreiningu-stigs á crossover-afbrigðinu sérstaklega, munum við fjalla um það í sérstökum leiðbeiningum okkar umcrossover LAN snúru pinout og þegar þú þarft enn einn.

Hvað er bein-í gegnum Ethernet snúru

Beinn-strengur heldur sömu raflagnarröð á báðum endum. Pinna 1 tengist pinna 1, pinna 2 við pinna 2, pinna 3 við pinna 3, og svo framvegis í gegnum pinna 8. Vírpörin fara beint í gegnum frá einu tenginu yfir í hitt, þaðan sem nafnið kemur frá.

Bein-gegnum snúru er hætt á sama hátt í báðum endum, með því að nota annað hvort T568A á báða enda eða T568B á báða enda. Í reynd er T568B-til-T568B mest notaða kerfið í verslunar- og íbúðarhúsnæði í Norður-Ameríku, þóT568A og T568B eru báðir leyfðir samkvæmt ANSI/TIA-568.2-D raflagnastöðlumog skila sömu rafframmistöðu þegar það er notað stöðugt. Það eina sem skiptir máli er að báðir endar passa saman.

Þetta er kapallinn sem þú munt nota fyrir yfirgnæfandi meirihluta skipulagðs kaðalsverks: fartölvur og borðtölvur yfir í rofa, beinar yfir í rofa, rofar yfir í plásturspjöld og PoE tæki eins og myndavélar og aðgangsstaði aftur í PoE rofa.

Hvað er Crossover Ethernet snúru

Crossover snúru notar vísvitandi mismunandi raflögn á hvorum enda þannig að tvö svipuð tæki geti talað beint. Í stað þess að halda hverjum pinna á sínum stað skiptir hann um sendingar- og móttökupör. Algeng leið til að byggja einn er T568A á öðrum endanum og T568B á hinum.

Fyrir 10/100 Mbps Ethernet (10BASE-T og 100BASE-TX) eiga sér stað mikilvæg skipti á milli pinna 1 og 3 og milli pinna 2 og 6, vegna þess aðþessir staðlar nota eitt sérstakt par fyrir sendingu og eitt fyrir móttöku í hvora átt. Til að tengja tvær eins -tengi á þessum hraða þarf að fara yfir sendingarpar hvers tækis yfir í móttökupar hins, sem er nákvæmlega það sem krossstrengurinn gerir vélrænt.

Hér er smáatriði sem margir leiðsögumenn sleppa:1000BASE-T (gígabit) virkar ekki á sama hátt.Gígabit og hraðar nota öll fjögur pörin fyrir samtímis tvíátta sendingu, þannig að það eru engin föst send og móttökupör til að skipta um. Þetta er hluti af því hvers vegna crossover snúrur hafa að mestu dofnað frá daglegri notkun og hvers vegna Auto MDI-X varð staðalbúnaður.

Í dag vinna krosskaplar enn sinn sess við sérstakar aðstæður: eldri 10/100 rofar og hubbar, eldri iðnaðarstýribúnaður, rannsóknarstofubekkir þar sem þú ert að læra Ethernet raflögn eða hvaða tengi sem er með Auto MDI-X slökkt eða ekki tiltækt.

Lykilmunur í hnotskurn

Hagnýtasta viðtökuna er að kapalinnflokki(Cat5e, Cat6, Cat6A) segir þér ekkert um hvort kapall sé beint-í gegnum eða krossað. Flokkur lýsir frammistöðu og bandbreidd. Beint-í gegn á móti crossover lýsir RJ45 raflagnarröðinni. Þeir eru sjálfstæðir kostir. Ef þú ert enn að ákveða hvaða flokk þú vilt kaupa, samanburður okkar áCat5e vs Cat6 snúrufer í gegnum-afkastaskiptin.

T568A og T568B Pinouts útskýrðir

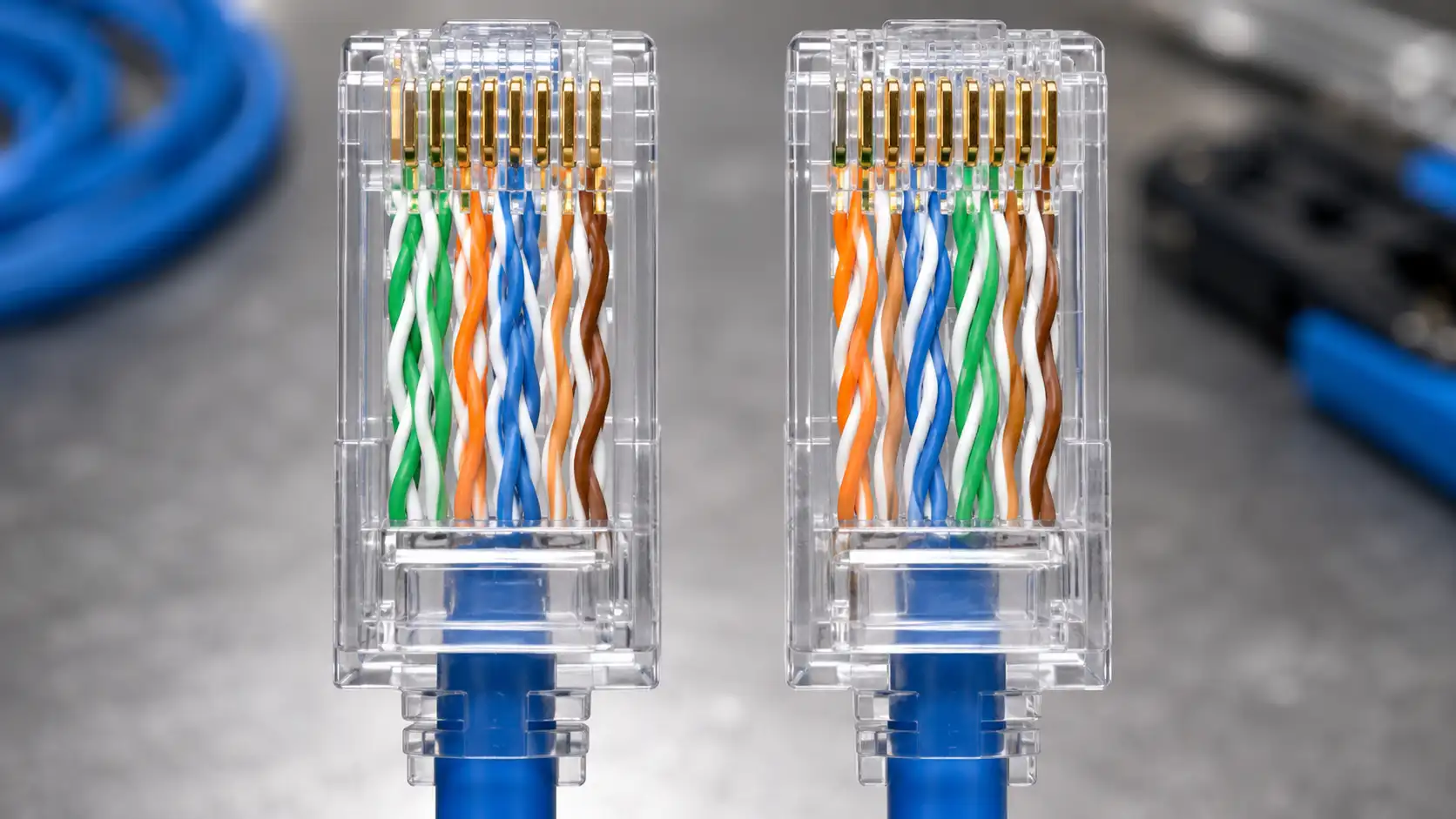

Til að skilja báðar kapalgerðirnar þarftu tvo RJ45 litastaðla. Þeir eru aðeins mismunandi í stöðu appelsínugulu og grænu pöranna.

T568A litakóði

T568B litakóði

Bein-snúra notar sama staðal í báðum endum, til dæmis T568B á báðum. Crossover snúru notar einn staðal á öðrum endanum og hinn á hinum enda, T568A til T568B. Athugaðu að pinnar 4, 5, 7 og 8 eru eins í báðum stöðlum. Þegar þú slítur eigin innstungum þínum, er vandlega krimp og prófunarpróf það sem skilur áreiðanlegan hlekk frá hléum; ef þú ert nýr í kröppun skaltu fylgja skrefi-fyrir-skref aðferð eins og okkarRJ45 Cat5e krympuleiðbeiningar.

Þurfa nútíma tæki enn krosskapla?

Fyrir flestar tengingar, nei. Ástæðan er Auto MDI-X, eiginleiki sem er innbyggður í langflest núverandi Ethernet tengi. Auto MDI-X gerir tæki kleift að greina hvort snúran er bein-í gegnum eða kross og stillir sendingar- og móttökupörin innbyrðis, þannig að nútímalegur rofi, beinir eða netmillistykki virkar venjulega með hvorri snúrunni.

Þetta er ekki markaðskrafa söluaðila, það er í staðlinum. Sjálfvirkt MDI/MDI-X er skilgreint íIEEE 802.3, ákvæði 40.4.4 (sjálfvirk MDI/MDI-X stillingar), og skýr tilgangur þess er að fjarlægja ósjálfstæði á krossakaplum þegar sambærileg tæki eru tengd. Einn mikilvægur fyrirvari frá staðlinum: til að Auto MDI-X virki rétt, ætti að stilla hraða gáttarinnar og tvíhliða á sjálfvirka-semja.

Svo hvenær skiptir krossstrengurinn enn máli? Íhugaðu það þegar þú ert:

• Að tengja gamla 10/100 rofa eða hubbar við hvert annað
• Vinna með eldri iðnaðarbúnaði eða föstum MDI / MDI-X tengi
• Að takast á við höfn þar sem Auto MDI-X er óvirkt
• Að læra eða bekk-prófa Ethernet raflögn

Fyrir venjuleg innkaup og uppsetningu skaltu velja beinar-gæða snúrur nema þú hafir sérstaka, þekkta ástæðu til að gera annað.

Hvernig á að bera kennsl á snúruna sem þú hefur þegar

Það eru þrjár áreiðanlegar leiðir til að greina beint-í gegnum millifærslu.

1. Berðu saman RJ45 vírlitina

Haltu báðum tengjunum hlið við hlið, klemmurnar snúa frá þér og gylltir tengiliðir upp. Lestu litaröðina frá vinstri til hægri. Ef báðir endarnir passa saman er það beint-í gegnum. Ef annar endinn fylgir T568A og hinn T568B, þá er það crossover.

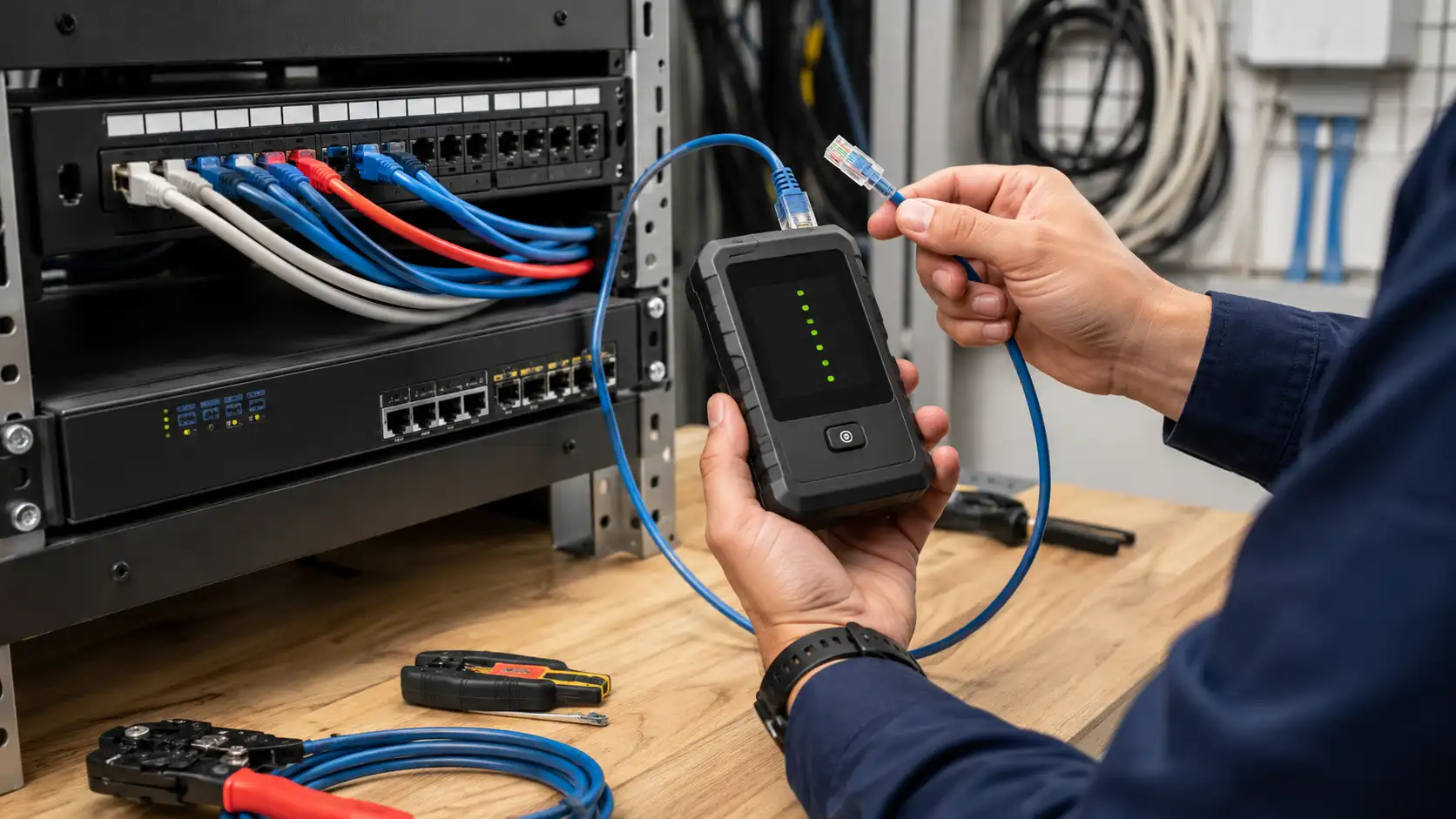

2. Notaðu snúruprófara

Einfaldur Ethernet snúruprófari sýnir hvort hver pinna er beint í gegnum eða fer yfir, og það er áreiðanlegasta aðferðin fyrir uppsettar keyrslur eða snúrur sem þú getur ekki skoðað sjónrænt. Góður prófunaraðili flaggar einnig opnum vírum, stuttbuxum, öfugum pörum og klofnum pörum, sem er nákvæmlega sú bilun sem sjónræn athugun missir af. Ef þú ert að setja saman vettvangsbúnað er yfirlit okkar yfir asjónbilunartæki og grunnprófunarbúnaðurhylur verkfærahliðina dýpra.

3. Athugaðu merkimiðann eða umbúðirnar

Sumar krosskaplar eru merktar „crossover“, „X-over“ eða „crossover“. Venjulegar plástrasnúrur eru venjulega beinar-í gegnum, en merkimiði er ekki trygging. Þegar tengingin skiptir máli skaltu staðfesta pinoutið með prófunartæki frekar en að treysta prentinu.

Dæmi um úrræðaleit á vettvangi

Algeng raun-atburðarás: þú ert að tengja tvo rofa í eldri rannsóknarstofu og tengiljósið kviknar aldrei. Áður en þú skiptir um vélbúnað skaltu vinna úr kapalvandamálinu fyrst. Prófaðu þekkta-góða beina-snúru. Ef nútímarofinn styður Auto MDI-X mun hann stilla sig og hlekkurinn kemur upp, sem segir þér strax upprunalega snúruna, ekki portið, sem var málið. Ef báðir rofarnir eru raunverulega gamlar 10/100 einingar með Auto MDI-X ófáanlegur, gæti krossstrengur verið nákvæmlega það sem parið þarfnast.

Þegar hlekkurinn bilar enn með snúru sem þú treystir skaltu setja prófunartæki á hann. Hinn klassíski sökudólgur á hand-snúnu kapli er klofið par: samfellan lítur vel út pinna á pinna, en rúmfræði parsins er röng, þannig að hlekkurinn annað hvort semur á minni hraða eða fellur undir álagi. Þessi einn próflestur sparar miklu meiri tíma en að giska.

Algeng mistök sem ber að forðast

Ruglingslegur kapalflokkur með raflagnargerð

Cat6 snúru getur verið beint-í gegnum eða krossað, og það geta Cat5e og Cat6A líka. Flokkur snýst um frammistöðu. Gerð raflagna er um pinna röð. Aldrei gera ráð fyrir að annað segi þér hitt.

Blandaði T568A og T568B óvart

Með því að setja T568A á annan endann og T568B á hinn endann verður til krossstrengur. Það er í lagi ef þú ætlaðir þér það, en það er tíð óviljandi villa á venjulegum plástursnúrum. Fyrir venjulegan snúru skaltu nota sama staðal á báðum endum.

Losar of mikið við tengið

Ethernet byggir á snúnum pörum til að stjórna truflunum. Haltu pörunum snúið eins nálægt klóinu og mögulegt er. Samkvæmt ANSI/TIA leiðbeiningum er hagnýt afsnúningsmarkmið við lokun um 13 mm (0,5 tommur). Ofgnótt dregur úr afköstum og skaðinn kemur mest fram á Gigabit hraða.

Að því gefnu að Auto MDI-X lagar allt

Sjálfvirkt MDI-X leiðréttir beint-í gegn á móti krosslagnir. Það gerir ekki við slæma snúru. Skipt pör, lélegar krumpur, skemmdir leiðarar eða röng pinnavörpun munu samt valda bilunum eða rýrðum tenglum óháð sjálfvirkri MDI-X.

Hunsa jakkaeinkunn á varanlegum hlaupum

Fyrir í-vegg- eða plenum-kaðall er raflagnagerðin aðeins ein ákvörðun. Notaðu rétta jakkaeinkunn, eins og upphækkun eða plenum, þar sem þess er krafist, og fylgdu staðbundnum byggingarreglum þínum frekar en ein-reglu-sem hentar-allri.

Gátlisti fyrir bilanaleit

Ef Ethernet tengill virkar ekki skaltu keyra í gegnum þetta áður en skipt er um búnað:

• Athugaðu tenglaljósin.Ekkert ljós? Byrjaðu með þekktri-góðri beinni-snúru.
• Staðfestu tækjaparið.Ertu að tengja tvö svipuð tæki beint, eins og skipta yfir í rofa eða tölvu við tölvu?
• Athugaðu Auto MDI-X stuðning.Ef annað eða bæði tækin eru gömul gæti þurft að nota krossakapal.
• Prófaðu snúruna.Staðfestu pinnasamfellu og parakortlagningu og leitaðu sérstaklega að klofnum pörum.
• Skoðaðu tengin.Leitaðu að lélegum krampum, bognum snertingum eða skemmdum jakka.
• Athugaðu hraðaviðræður.Jaðarstrengur getur tengst á minni hraða eða fallið með hléum.

Ef sama tækjaparið virkar með annarri snúru er upprunalega snúran vandamálið. Ef hvorug kapalinn virkar skaltu skoða tengistillingar, uppsetningu tækis eða vélbúnaðarvillu.

Hvaða kapall fyrir hvaða tengingu?

Hvaða snúru ættir þú að kaupa?

Fyrir næstum öll netkerfi skaltu kaupa beinar-í gegnum Ethernet patch snúrur. Þeir sjá um tölvur, rofa, beinar, aðgangsstaði, IP myndavélar, prentara og plásturspjöld. Passaðu flokkinn við frammistöðuþörf þína:

• Cat5e:fínt fyrir margar grunn Gigabit Ethernet tengingar
• Cat6:algengt val fyrir skrifstofu- og heimanet
• Cat6A:betra fyrir meiri-afköst og 10G-tengla yfir lengri studdar vegalengdir
• Hlífðar kapall:gagnlegt í-miklum truflunum umhverfi þegar það er rétt jarðtengd
• Úti-snúra eða plenum/stiger-strengur:valið af umhverfi og staðbundnum byggingarreglum

Kauptu eða búðu til krosskapal þegar þú hefur skýra ástæðu, svo sem að tengja eldri svipuð tæki beint eða bilanaleita eldri uppsetningu. Ef þú ert að vega hærri flokka fyrir framtíðar-sannaða uppsetningu, sundurliðun okkar áCat6 á móti Cat7 á móti Cat8nær yfir þar sem aukakostnaður er réttlætanlegur og okkar víðtækari

Tegundir Ethernet snúru og kaupleiðbeiningarhjálpar að passa kapal við verkið.

Samantekt

Munurinn á beinni-í gegnum snúru og krossstrengur kemur niður á RJ45 raflagnarröð, ekki kapalflokki. Bein-snúra notar sama staðal á báðum endum og er sjálfgefið fyrir nánast allar nútíma Ethernet-tengingar. Crossover snúru notar mismunandi staðla á hvorum enda og er aðallega til til að tengja svipuð tæki beint, sérstaklega eldri án Auto MDI-X.

Fyrir nútímalegt heimilis- eða skrifstofunet munu beinar-plástrasnúrur ná yfir nánast allt. Pantaðu krossakapla fyrir eldri búnað, beina tæki-í-tengla á tæki eða rannsóknarstofuvinnu. Í reynd er verkflæðið einfalt: auðkenndu tækjaparið, athugaðu hvort Auto MDI-X sé studd, staðfestu pinoutið með prófunartæki þegar eitthvað bilar og passaðu kapalflokkinn og einkunnina við umhverfið.
